Гидравлическая буровая установка, KJ311

Компьютеризированная буровая установка

Размеры (Д×Ш×В): 11250×1850×2500/2900 мм
Вес: 12500 кг
Максимальный уклон: 25% (14°)
Диапазон поперечного сечения: 12-35м²

Эта гидравлическая буровая установка для проходки туннелей характеризуется компьютерным управлением. Она подходит для бурения взрывных скважин в горных породах и проходки тоннелей с поперечным сечением 12-35 м².

Запрос цены

Видео

Гидравлическая буровая установка для бурения туннелей

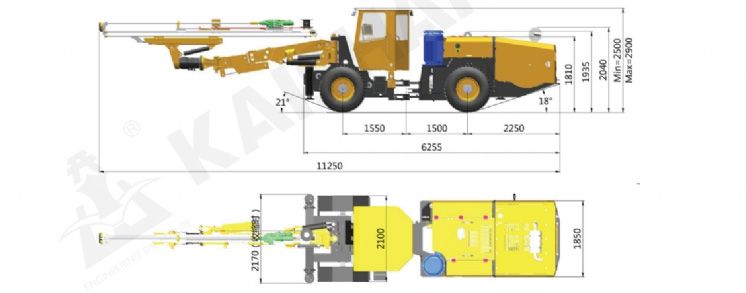

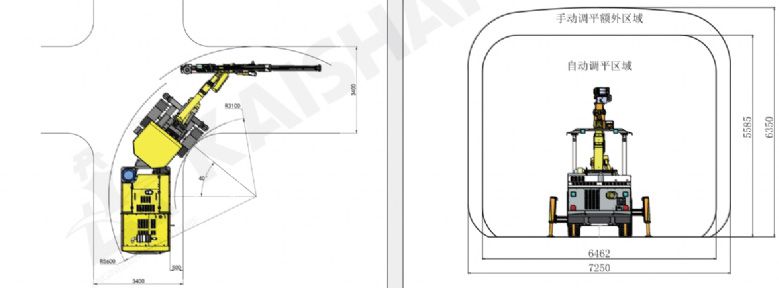

Структурная схема

Технические характеристики

Размеры и вес			Система бурения
Длина	11250мм		Модель перфоратора (проходчика)	ХК50/Р38	ХК95СА/Р38	ХК95ЛМ/Р38
Ширина	1850мм		Сила удара	13кВт	20кВт	24кВт
Высота	2500/2900мм		Ударное давление	130бар	165-200бар	180-200бар
Масса	12500 кг		Максимальное вращательное давление	150бар	210 бар	210 бар
Скорость перемещения	10 км/ч		Частота ударов	62 Гц	62 Гц	62 Гц
Максимальная преодолеваемость подъемов	25%(14°)		Крутящий момент	325 Нм	597 Нм	764 Нм
Безопасность			Диаметр отверстия	32-76мм	42-102мм	42-102мм
Уровень шума	< 100 дБ(А)		Вращение луча	360°
Подъемная безопасная крыша	FOPS＆ROPS		Расширение фида	1600мм
Система воздуха и воды			Модель	К26Ф
Воздушный компрессор	1×ДН4		Форма буровой стрелы	Автоматический параллелизм
Мощность воздушного компрессора	0,5 м3/мин		Удлинитель стрелы (соответствует)	1200мм
Давление	6-8бар		Электрогидравлический силовой агрегат
Устройство смазки хвостовика	Электронный импульсный смазочный насос		Мотор	45кВт	55кВт	75кВт
Расход воздуха смазки	0,3 м3/мин		Воздействие/подача/позиционирование	Осевой поршневой насос переменной производительности
Расход масла смазки	180-250г/ч		Вращение	Шестеренчатый насос
Помпа	1×CR3	1×CR5	Тонкость фильтра	10 мкм
Сила	1,5 кВт	5,5 кВт	Бак гидравлического масла	240 л
Мощность водяного насоса	3м3/ч	6м3/ч	Гидравлический охладитель	Кулер
Шасси			Рабочее напряжение	380В
Дизельный двигатель	60 кВт, 2200 об/мин		Частота	50 Гц
	QSB3.9-C80-31		Метод запуска	Звезда/треугольник
Очистка выхлопных газов	Катализатор выхлопных газов		Кабельная катушка	1×Ф440
Система привода	Система полного привода с мокрой осью		Длина кабеля катушки	100м
				80м
Угол поворота	Поворот задней оси ±6°		Технические характеристики кабеля	3×35+3G6	3×50+3G6
Шины	11.00－20		/	/	/	/
Рулевой механизм	Угол поворота шарнирно-сочлененной рамы: ±40°		/	/	/	/
Стояночное торможение	Мокрый многодисковый тормоз редуктора		/	/	/	/
Торможение при движении	Двухконтурный гидравлический тормоз		/	/	/	/
Топливный бак	60л		/	/	/	/

Функции

Гидравлическая проходческая буровая установка имеет функции автоматического позиционирования скважины, автоматического управления процессом бурения горных пород, централизованной смазки, аварийной сигнализации и автоматического отключения; Параметры бурения отображаются в режиме реального времени, чтобы оператор мог дистанционно управлять буровой установкой;
Возможность загрузки и сохранения рабочих параметров, которые можно использовать в качестве основы для модификации и улучшения бурения в процессе работы;
Установка характеризуется наличием прочной универсальной стрелы, мощным шарнирно-сочлененным шасси с полноприводной трансмиссией. Она обеспечивает стабильное и безопасное маневрирование с в небольших и узких строительных тоннелях;
Гидравлическая проходческая буровая установка KJ311E оборудована французским гидравлическим буром Montabert для работы под средним и низким давлением. Бур с ступенчатым поршнем повышает надёжность установки и снижает расходы на её обслуживание.
Благодаря блоку клапанов управления мощностью от Montabert, установка может автоматически регулировать давление удара и предотвращать заклинивание, что способствует плавному и точному бурению.
Современная система линейного перемещения в декартовых координатах для бурового рычага обеспечивает автоматическое поддержание параллельности с начальным положением, упрощая и ускоряя процесс позиционирования для сверления.
Установка также оснащена системой автоматической остановки и очистки забоя от мусора, что прекращает толкание и удар после завершения бурения, сокращая время на работу.
Энергосберегающий винтовой воздушный компрессор Kaishan с прямым подключением обеспечивает непрерывную работу, легкость обслуживания, экономию энергии и снижение воздействия на окружающую среду, что важно для улучшения рабочих условий и охраны здоровья.
Дизельный двигатель Cummins и система торможения с двухконтурной многодисковой системой мокрого торможения, дополненная стояночным тормозом, обеспечивают надёжное торможение.
Просторное рабочее место с хорошей видимостью, оснащенное подъемной безопасной крышей и автоматическими функциями, создает комфортные условия для оператора.
