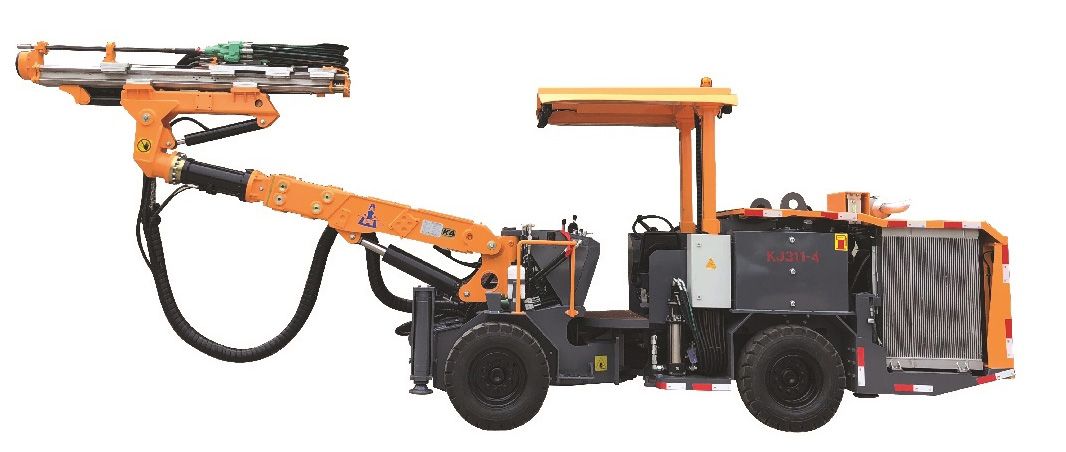

Гидравлическая буровая установка для проходки туннелей, KJ311-4

Буровая установка с дизельным двигателем

Гидравлическая буровая установка, KJ311-4 (дизель)
  • Размеры (Д×Ш×В): 8200×1780×2000/3000мм
  • Вес: около 12000 кг
  • Максимальный уклон: 25% (14°)

Гидравлическая буровая установка для проходки туннелей KJ311-4 предназначена для подземных горных работ и проходки тоннелей, требующих многостанционного бурения.

Буровая установка оснащена дизельным двигателем для обеспечения надежной работы, а также воздушным компрессором и резервуаром для воды, что устраняет необходимость во внешнем водо- и воздушном трубопроводе, а также в источнике питания.

Данная гидравлическая буровая установка для проходки туннелей в первую очередь подходит для крупных проектов по обрушению горных пород. Она обеспечивает быстрое бурение и легкую транспортировку.

Запрос цены
Видео
Гидравлическая буровая установка для бурения туннелей
Гидравлическая буровая установка для бурения туннелей
Гидравлическая буровая установка для бурения туннелей

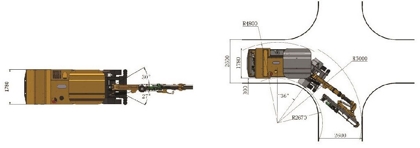

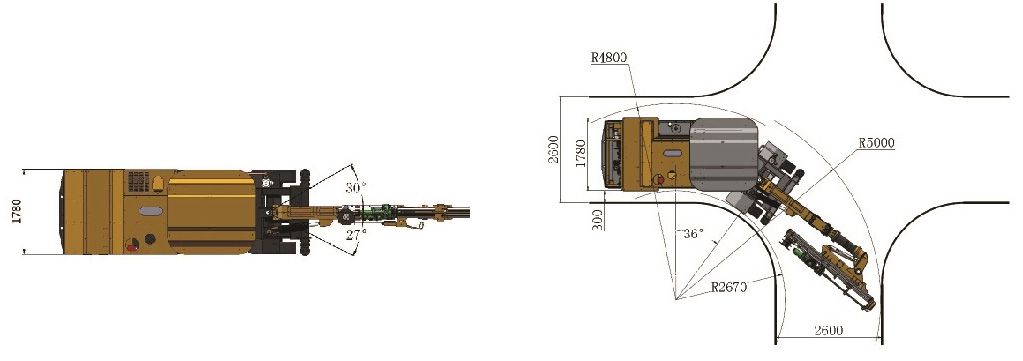

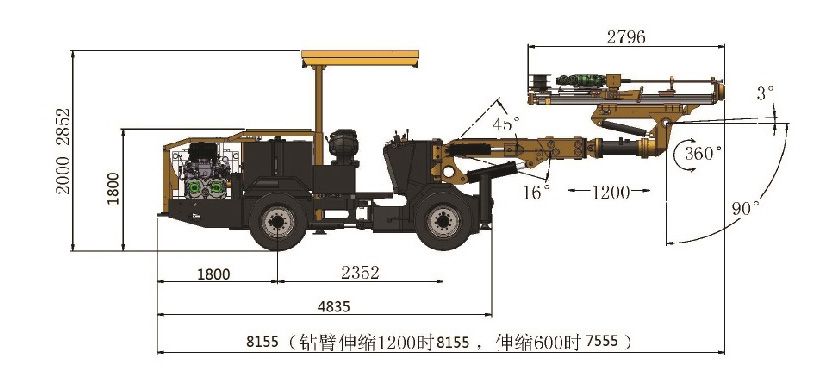

Структурная схема
Структурная схема
Структурная схема
Технические характеристики
Размеры и вес
Длина 8200мм
Ширина 1780мм
Высота 2000/3000мм
Масса Около 12000 кг
Скорость движения по ровной поверхности 10 км/ч
Максимальная преодолеваемость подъемов 25%(14°)
Безопасность
Уровень шума < 100 дБ(А)
Подъемная безопасная крыша Соответствие требованиям FOPS и ROPS
Система воздуха и воды
Воздушный компрессор CP9952 Расход масла смазки 180-250г/ч
Мощность воздушного компрессора 0,3 м³/мин
Давление 3-5бар Мощность водяного насоса 3м³/ч
Устройство смазки хвостовика Электронный импульсный смазочный насос
Шасси
Дизельный двигатель Cummins QSB3.9-C125 /93кВт/2200об/мин Шины 11.00-20
Очистка выхлопных газов Катализатор выхлопных газов Рулевой механизм Угол поворота шарнирно-сочлененной рамы: ±40°
Система привода Гидромотор-Коробка передач-Мокрый мост (полный привод) Торможение при движении Двухконтурный гидравлический тормоз
Угол поворота Поворот задней оси: ±10° Стояночное торможение Мокрый многодисковый тормоз редуктора
Топливный бак 60л
Система бурения
Буровой станок (проходчик) 1×HC50/R38
Сила удара 13кВт
Ударный поток 105 л/мин
Ударное давление 130бар
Максимальное вращательное давление 150бар
Частота ударов 62 Гц
Крутящий момент 325 Нм
Диаметр отверстия Ø32-76мм
Вращение луча 360°
Расширение фида 850мм
Глубина сверления 1000мм 1500мм
Буровая штанга Р38-Х35-Р32-1350 Р38-Х35-Р32-1850
Модель буровой стрелы К25
Форма буровой стрелы Телескопический
Удлинитель стрелы 1200мм
Электрогидравлический силовой агрегат
Воздействие/Подача/Позиционирование Аксиально-поршневой насос переменной производительности
Вращение Шестеренчатый насос
Тонкость фильтра 10 мк
Бак гидравлического масла 240 л
Гидравлический охладитель Охладитель воздуха
Особенности
  • Гидравлическая буровая установка для проходки тоннелей модели KJ314 оборудована французским гидравлическим буром Montabert для работы под средним и низким давлением. Бур, имеющий ступенчатый поршень, увеличивает надежность установки и снижает затраты на её обслуживание.
  • Установка также включает в себя специализированный блок клапанов управления мощностью от Montabert, что даёт возможность автоматически регулировать давление удара и предотвратить заклинивание, обеспечивая плавное и точное бурение.
  • Современная система линейного перемещения в декартовых координатах для сверлильного рычага поддерживает автоматическую параллельность с начальным положением, что способствует быстрому и точному позиционированию для сверления.
  • Буровое оборудование оснащено системой автоматической остановки и очистки забоя от мусора, что автоматически прекращает работу после завершения бурения и сокращает время рабочего цикла.
  • Установка работает на дизельном двигателе Cummins и имеет четырехколесную гидравлическую систему передвижения, позволяющую бесступенчато изменять скорость, обладает высокой проходимостью и скоростью движения.
  • Тормозная система с многодисковыми мокрыми тормозами и дополнительной пружинной стояночной тормозной системой с гидравлическим размыканием обеспечивает двойную надёжность торможения.
  • Шарнирно-сочлененное шасси, предназначенное для горных работ, оснащено моторами на колесах и имеет угол поворота шарнира ±35° и угол поворота задней оси ±6°, что обеспечивает манёвренность в узких тоннелях.
  • Просторное рабочее место с хорошей видимостью, оснащенное подъемной безопасной крышей и рядом автоматических функций, повышает комфорт и безопасность оператора во время работы.
