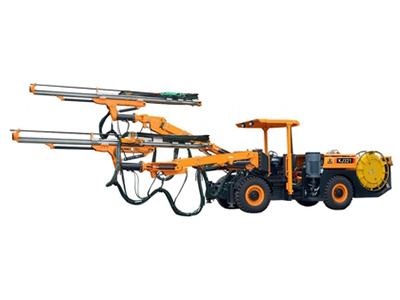

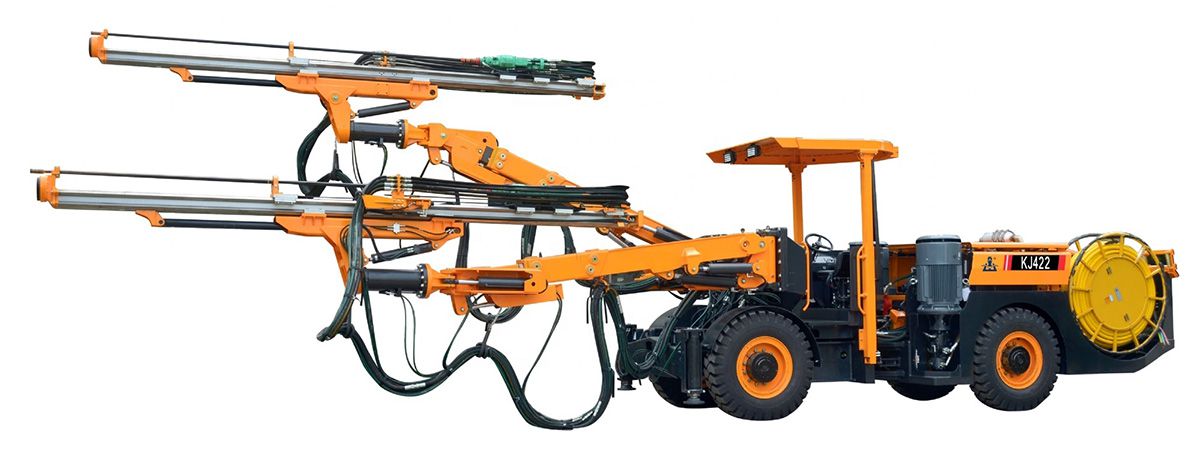

Гидравлическая буровая установка, KJ422

Двухстреловая установка для забойного бурения

Гидравлическая буровая установка, KJ422
  • Размеры (Д×Ш×В): 15000×2550×2400/3100 мм
  • Вес: около 28000 кг
  • Максимальный уклон: 25% (14°)
  • Диапазон поперечного сечения: 16-95м²
Запрос цены

Гидравлическая буровая установка KJ422 представляет собой бурильную машину с двумя стрелами, предназначенную для бурения вертикальных, наклонных и горизонтальных взрывных скважин.

Она идеально подходит бурения подземных сечений площадью от 16 м² до 95 м².

Видео

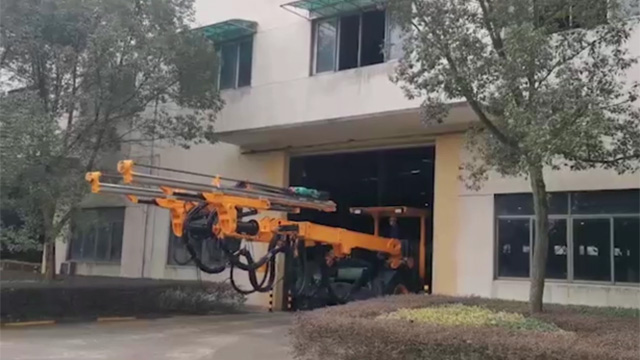

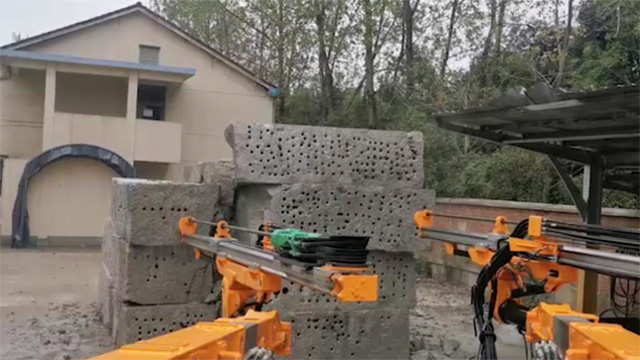

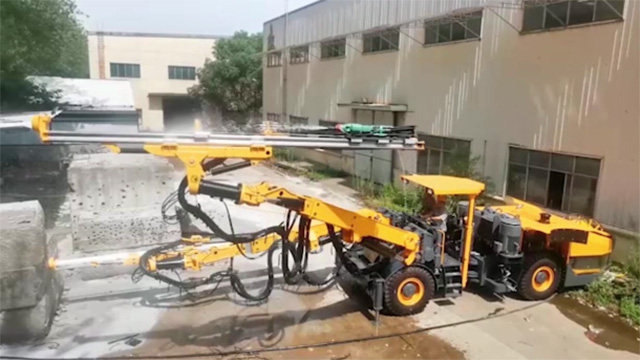

Гидравлическая буровая установка для бурения туннелей
Гидравлическая буровая установка для бурения туннелей
Гидравлическая буровая установка для бурения туннелей

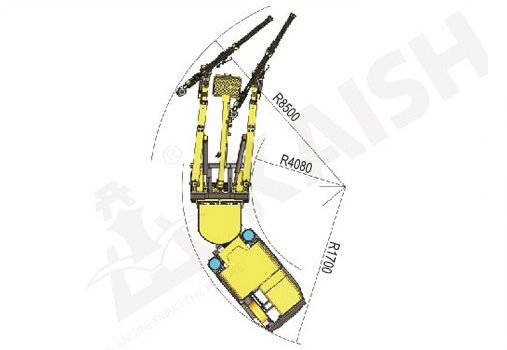

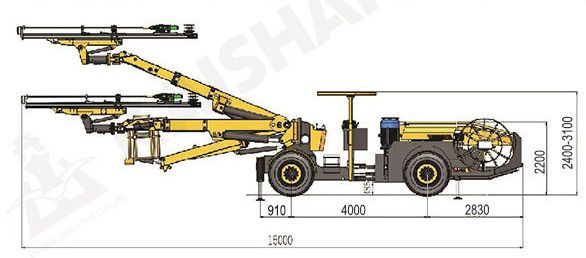

Структурная схема
Структурная схема
Структурная схема
Технические характеристики
Размеры и вес
Длина 15000мм
Ширина 2550мм
Высота 2400/3100мм
Масса Около 28000 кг
Скорость движения по ровной поверхности 10 км/ч
Максимальная преодолеваемость подъемов 25% (14°)
Защита и безопасность
Уровень шума < 100 дБ(А)
Подъемная безопасность Соответствие требованиям FOPS и ROPS
Система воздуха и воды
Воздушный компрессор 1×JN11 Расход масла смазки 2×180-250г/ч
Мощность воздушного компрессора 1,55 м³/мин
Давление 8бар Помпа 1 х CRI10-22
Устройство смазки хвостовика Электронный импульсный смазочный насос Сила 7,5 кВт
Расход воздуха смазки 2×0,3 м³/мин Мощность водяного насоса 10 м³/ч
Шасси
Дизельный двигатель Cummins QSB5.9-C160 119 кВт/2200 об/мин Торможение при движении Тормоз мокрого типа
Очистка выхлопных газов Катализатор выхлопных газов Стояночное торможение Механический тормоз
Система привода Гидравлический преобразователь крутящего момента+коробка передач Топливный бак 120 л
Система бурения
Буровой станок (проходчик) 2×HC95LM
Сила удара 21кВт
Ударный поток 100-120л/мин
Ударное давление 180-200бар
Частота ударов 54–62 Гц
Крутящий момент 764 Нм
Вращение луча 360°
Расширение фида 1600мм
Модель буровой стрелы К50
Форма буровой стрелы Автоматический параллелизм
Удлинитель стрелы 2500мм
Корзина оператора (опционально) Максимум 300 кг
Электрогидравлический силовой агрегат
Мотор 2×75 кВт Трехфазный двигатель
Воздействие/Подача/Позиционирование Аксиально-поршневой насос переменной производительности
Вращение Шестеренчатый насос
Тонкость фильтра 10 мк
Бак гидравлического масла 400 л
Гидравлический охладитель Охладитель воздуха
Рабочее напряжение 380В
Частота 50 Гц
Метод запуска Звезда/треугольник
Кабельная катушка 1×CRC1016
Длина кабеля катушки 100м
Связаться с нами
Наша продукция
  • Подземные буровые установки
    1. Буровые установки с забойным двигателем (Jumbos)
      KJ311 Гидравлическая буровая установка, KJ311-4 (дизель) Гидравлическая буровая установка, KJ311 (высокое бурение) Гидравлическая буровая установка, KJ311 (компьютезированная) Гидравлическая буровая установка, KJ311 (с телескопической траверсой) Гидравлическая буровая установка, KJ311 (с увеличенной рабочей высотой) KJ211 KJ212 K215 KJ310 KJ321 KJ421 KJ422
    2. Буровые установки с анкерным креплением
      KM211 KM311
    3. Гидравлические установки для бурения глубоких скважин
      KS311 KSJ21
    4. Гидравлические установки для высокого бурения
    5. Буровые установки для глубокого бурения
  • Наземные буровые установки
    1. Роторные буровые установки для взрывных скважин
      KG310/KG310H KG320/KG320H KG410/KG410H KG420/KG420H KG420S/KG420SH KG430/KG430H KG430S/KG430SH KG510/KG510H KG520/KG520H KG590/KG590H KG610/KG610H KG690/KG690H KG726Ⅲ/KG726ⅢH KG920BⅢ/KG920BHⅢ KGH3AⅢ
    2. Интегрированные буровые установки DTH
      KT5C KT5D KT5J KT7C KT7D KT9C KT9D KT11 KT12 KT15 KT15C KT20 KT20S KT25 ZT5 ZT10
    3. Буровые установки с перфоратором
      KL510 KL511
  • Буровые установки для бурения скважин
    1. Буровая установка, серия JR200
    2. Буровая установка, серия JR260
    3. Буровая установка JR300 (с композитной рамой 4,5 м)
    4. Буровая установка JR300 (с композитной рамой 6,6 м)
    5. Буровая установка, серия JR350S
    6. Буровая установка, серия JR380S
    7. Буровая установка, серия JR400
    8. Буровая установка, серия JR480
    9. Буровая установка, серия JR500
    10. Буровая установка, серия JR600
  • Воздушные компрессоры
    1. Винтовые воздушные
      компрессоры
      KSCY KSZJ LGZJ
    2. Поршневой воздушный компрессор
      Поршневой компрессор с дизельным приводом Электрический поршневой компрессор
Схожая продукция
Гидравлическая буровая установка, KJ211
+
Гидравлическая буровая установка, KJ211

Гидравлическая буровая установка для проходки туннелей KJ211 в основном используется для бурения взрывных скважин при подземных горных работах и проходке туннелей.

Гидравлическая буровая установка, KJ212
+
Гидравлическая буровая установка, KJ212

Гидравлическая буровая установка, KJ212 используется для бурения вертикальных туннелей или туннеллей с малой высотой с размерами от 3,5 × 1,8 до × 4,8 м. 1,5м.

Гидравлическая буровая установка, KJ215
+
Гидравлическая буровая установка, KJ215

Гидравлическая буровая установка для проходки туннелей KJ215 представляет собой буровую установку для узкожильного бурения, предназначенную для подземных горных работ и проходки туннелей для бурения вертикальных, наклонных и горизонтальных взрывных скважин.

Гидравлическая буровая установка, KJ310
+
Гидравлическая буровая установка, KJ310

Гидравлическая проходческая буровая установка KJ310 специально разработана для проходки наклонных тоннелей с максимальным углом наклона 25 градусов.

Гидравлическая буровая установка, KJ311
+
Гидравлическая буровая установка, KJ311

Гидравлическая буровая установка для проходки туннелей KJ311 предназначается для добычи твердых пород и проходки туннелей с поперечным сечением 12-35 м².

Гидравлическая буровая установка, KJ311-4 (дизель)
+
Гидравлическая буровая установка, KJ311-4 (дизель)

Гидравлическая буровая установка для проходки туннелей KJ311-4 предназначена для подземных горных работ и проходки тоннелей, требующих многостанционного бурения.

Гидравлическая буровая установка, KJ311
+
Гидравлическая буровая установка, KJ311

Эта гидравлическая буровая установка специально предназначается для бурения на большой высоте. Она подходит для бурения шахт с твердыми породами с сечением от 12 до 35 м².

Гидравлическая буровая установка, KJ311
+
Гидравлическая буровая установка, KJ311

Эта гидравлическая буровая установка для проходки туннелей характеризуется компьютерным управлением. Она подходит для бурения взрывных скважин в горных породах и проходки тоннелей с поперечным сечением 12-35 м².

Гидравлическая буровая установка, KJ311
+
Гидравлическая буровая установка, KJ311

Гидравлическая буровая установка, KJ311 для проходки туннелей оснащена телескопической подающей балкой. Она подходит для бурения шахт с твердыми породами с поперечным сечением 12-35 м² с возможностью установки анкерного крепления.

Гидравлическая буровая установка, KJ311
+
Гидравлическая буровая установка, KJ311

Гидравлическая буровая установка, KJ311 подходит для бурения крупных карьеров с твердыми породами и тоннелей с поперечным сечением 12-44 м².

Гидравлическая буровая установка, KJ321
+
Гидравлическая буровая установка, KJ321

Эта гидравлическая буровая установка для проходки туннелей разработана с увеличенной рабочей высотой, подходящей для бурения крупных карьеров с твердыми породами и туннелей с поперечным сечением 12-44 м².

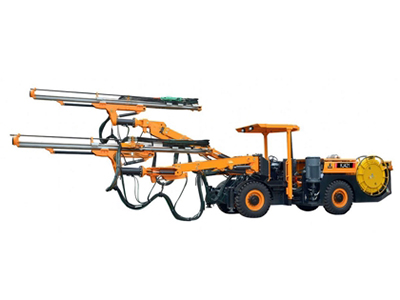

Гидравлическая буровая установка, KJ421
+
Гидравлическая буровая установка, KJ421

Гидравлическая проходческая буровая установка KJ421 представляет собой двухстреловую машину, предназначенную для бурения вертикальных, наклонных и горизонтальных взрывных скважин.

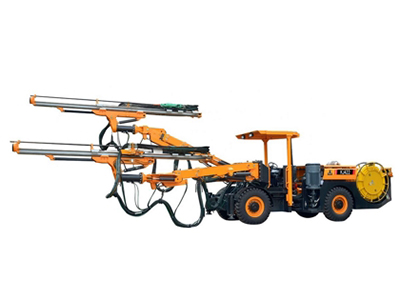

Гидравлическая буровая установка, KJ422
+
