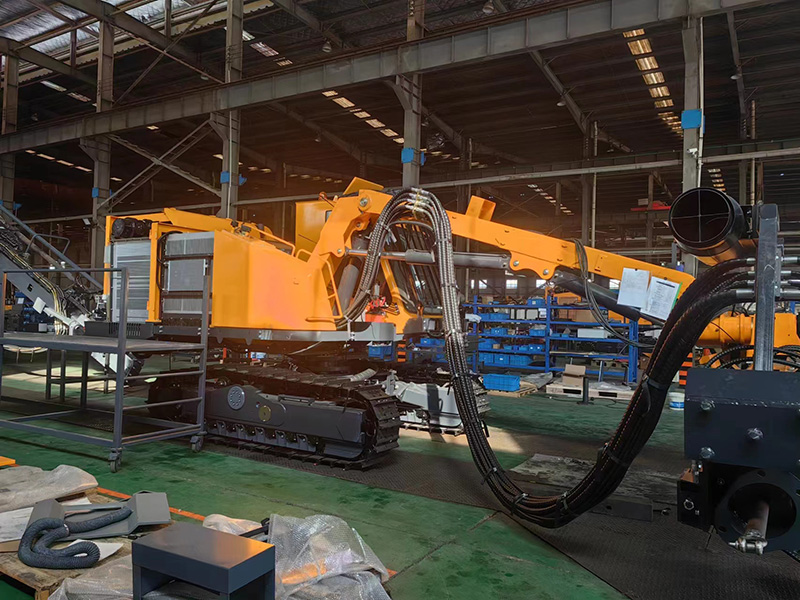

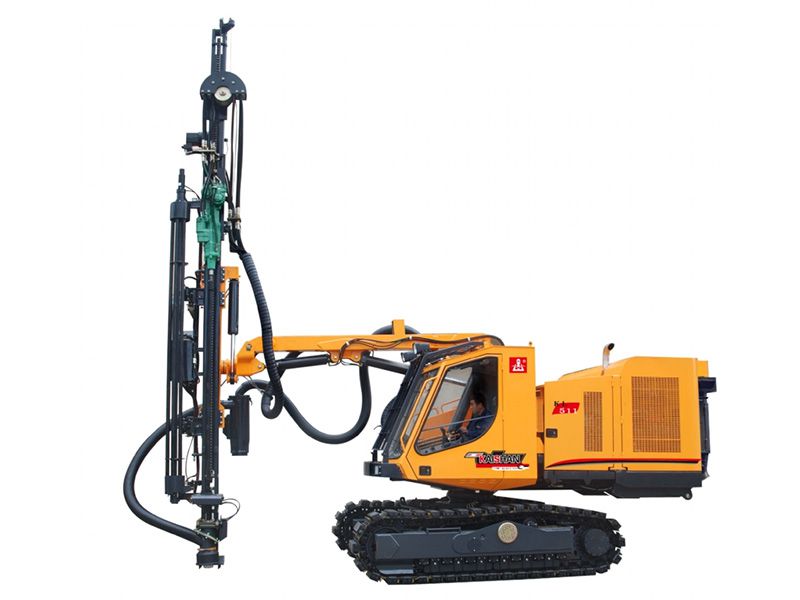

Буровая установка с перфоратором, KI511

Гидравлическая буровая установка с перфоратором

Буровая установка с перфоратором, KI511
Буровая установка с перфоратором, KI511 Буровая установка с перфоратором, KI511 Буровая установка с перфоратором, KI511 Буровая установка с перфоратором, KI511
Технические характеристики
Размеры и вес
Транспортные размеры (Д×Ш×В) 11100×2520×3320мм
Масса 15000кг
Шарнирно-сочлененная буровая стрела и шасси
Дорожный просвет 420мм
Вращение кадра 120°+60°
Зона охвата бурением 26,5 м²
Угол колебания гусеницы 10° вверх, 10° вниз
Скорость перемещения 0-3,5 км/ч
Преодолеваемый подъем 30°
Тяга 120кН
Блок питания
Двигатель Cummins C7.1
Количество цилиндров 6
Выходная мощность 186 кВт/ 2200 об/мин
Тип вождения Коробка передач
Гидравлический насос 2 × поршневой насос переменной производительности + 2 × шестеренчатый насос
Винтовой воздушный компрессор
Авиадоставка 9,6 м3/мин
Давление воздуха 10бар
Топливный бак 350 л
Система сбора пыли
Емкость пылесборника и степень вакуума 23м3/мин; 1000 мм водяного столба
Фильтрующий элемент/материал 13/волокно
Область фильтрации 10 м²
Мощность гидравлического двигателя 12кВт

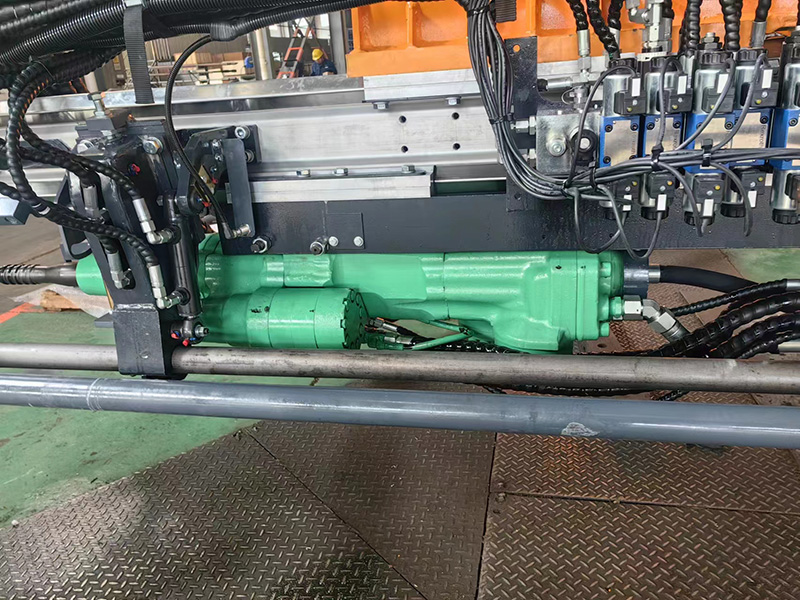

Гидравлический перфоратор (проходчик)
Модель HC170RP
Сила удара 23,4 кВт
Ударное давление 180бар
Частота ударов 41 Гц
Максимальный крутящий момент 1590 Нм
Максимальное давление вращения 200бар
Максимальная скорость вращения 130 об/мин
Смазка хвостовика Воздушный/масляный туман
Расход топлива на смазку 15 капель/мин 15 капель/мин
Диаметр отверстия 76 - 127мм
Гидравлическая система
Ход, бурение Определение нагрузки
Тонкость фильтра 10 мкм
Охлаждающая способность Температура окружающей среды: +50°
Бак гидравлического масла 200 л

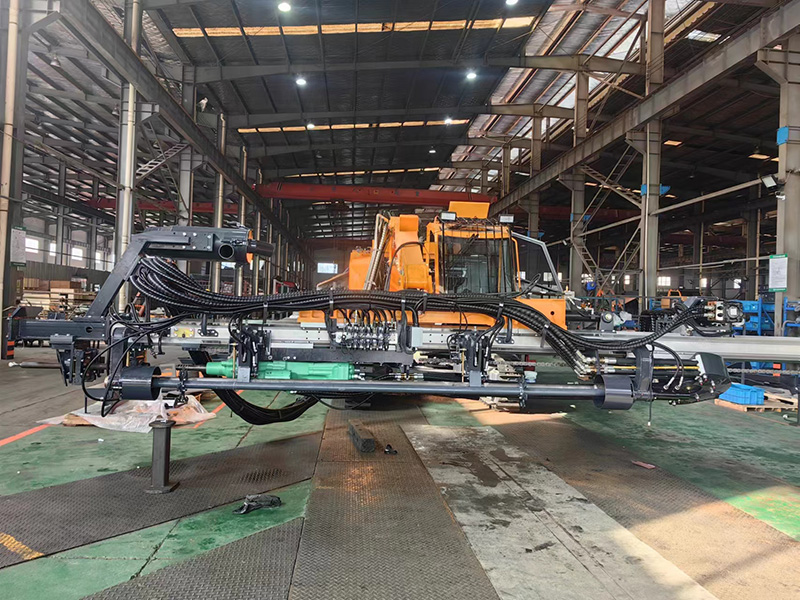

Буровая стрела, подающая балка и устройство смены штанг
Подъем буровой стрелы 83°
Поворот буровой стрелы 87°
Угол поворота луча -56°/ 52°; - 20°/94°
Наклон каретки 125°
Компенсационный ход 1353мм
Ход перфоратора 4150мм
Максимальное усилие подачи 19кН
Метод подачи Цепь мотор-ролик
Глубина эбурения 25м
Количество стержней 6+1
Модель буровой штанги Т45×3660/Т51×3660
Смазка резьбы буровой штанги Стандарт
Система контроля
Путешествие Гидравлический пилот + дистанционное управление (опционально)
Буровая стрела Гидравлическое прямое управление
Скальное бурение Пилотное управление (электрическое/гидравлическое)
Управление открытием Бесступенчатый
Контроль воздействия Контроль ударного давления
Защита от помех Гидравлический
Напряжение 24В, постоянный ток
Кабина
Безопасность Соответствие требованиям FOPS и ROPS
Уровень шума в помещении 85 децибел
Функция управления Бурение, перемещение, перемещение буровой стрелы и устройства смены штанг
Сиденье Регулируемый
Кондиционирование воздуха Стандартный обогрев и охлаждение
Развлечения Радио+MP3
Производители основных частей
Номер Название Бренд Страна
1 Дизельный двигатель Cummins США
2 Гидравлический масляный цилиндр Changyuan Китай
3 Главный гидравлический насос Sauer Danfoss США
4 Шагающий двигатель Eaton США
5 Масляная трубка Eaton США
6 Контроллер EPEC Финляндия
7 Роторный двигатель Hesmor Германия
8 Гидравлический скальник Montabert Франция
9 Гидравлический главный клапан Sauer Danfoss США
10 Картриджный клапан Rexroth США
11 Воздушный клапан Norgren Великобритания
12 Воздушный фильтр Fleetguard США
13 Винтовой воздушный компрессор Kaishan Китай
14 Качающийся масляный цилиндр MOVECO Италия
15 Распределитель и датчик IFM Германия
16 Гидравлический фильтр Hydac США
17 Основные электрические компоненты Schneider Германия
18 Главный экран Kinco Китай
Особенности
  • Машина оснащена перфоратором T38/T45, позволяющим бурить вертикальные, наклонные и горизонтальные взрывные скважины диаметром 64-115 мм; с глубиной бурения до 25 метров;
  • Гидравлический дрифтер Montabert с ударной мощностью 24 кВт и крутящим моментом 955 Нм;
  • Гидравлические шланги и уплотнения не работают в условиях высокого давления, так как гидравлический проходчик работает при низком давлении масла, что обеспечивает длительный срок службы, высокую надежность и меньшие затраты на обслуживание;
  • В буровой установке используется ступенчатый поршень, что повышает эффективность передачи энергии удара от бура к породе, увеличивает скорость бурения, снижает расход бурового инструмента, сохраняя буровую установку в хорошем состоянии;
  • Противозаклинивающая система улучшает приспособляемость буровой установки к различным трудностям при бурении;
  • Воздушный компрессор KAISHAN с подачей воздуха 8,5 м3/мин и давлением 10 бар обеспечивает энергосбережение и защиту окружающей среды;
  • Устройство защиты от падения предотвращает падение буровых штанг на землю; емкость для хранения штанг составляет 6+1 штанг, а устройство смены штанг позволяет менять штанги одним нажатием кнопки для быстрой и простой работы;
  • Двухскоростная система передвижения обеспечивает высокую скорость движения и мощный подъем, а шасси имеет механизм выравнивания и соединено с дополнительными гидравлическими стабилизирующими опорами для обеспечения большей устойчивости на различных участках;
  • Автоматическая система смазки с электромагнитным импульсом обеспечивает полную смазку бурового инструмента;
  • Все ключевые компоненты и клапаны управления - от известных мировых брендов;
  • Сухой пылеуловитель используется для сведения буровой пыли к минимуму;
  • Эргономичная кабина оператора оснащена кондиционером, ЖК-дисплеем, пилотным управлением и автоматической системой управления, создавая комфортную, безопасную и экологически чистую рабочую среду для оператора;
