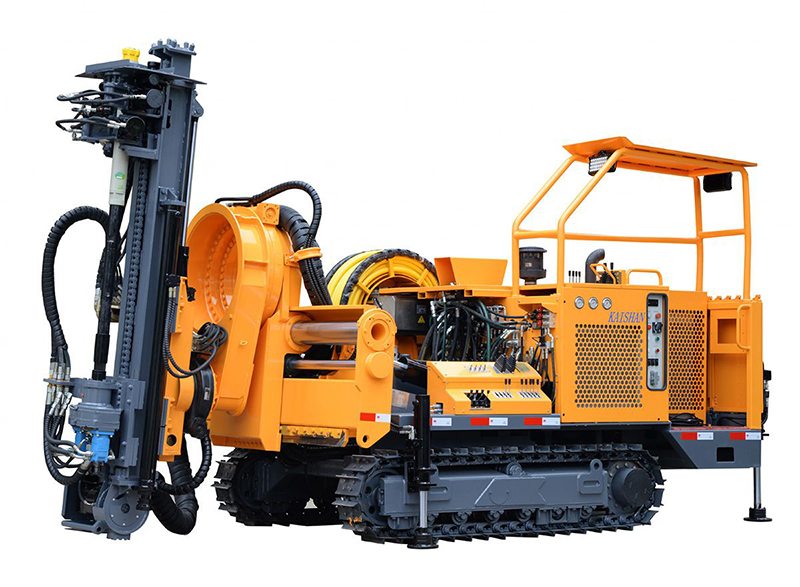

Буровая установка для глубокого бурения, KSQ31

Буровая установка для глубокого бурения, KSQ31
Запрос цены
Буровая установка для глубокого бурения в скважине, KSQ31
  • Размеры (Д×Ш×В): 5525×2375×2975 мм
  • Вес: 10000 кг
  • Преодолеваемый подъем: 20°

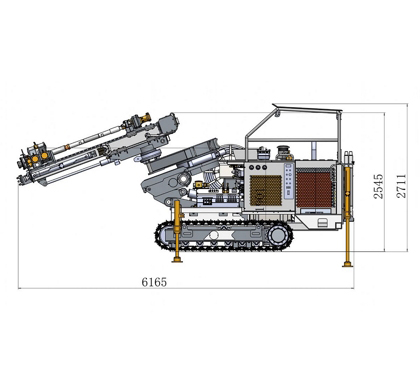

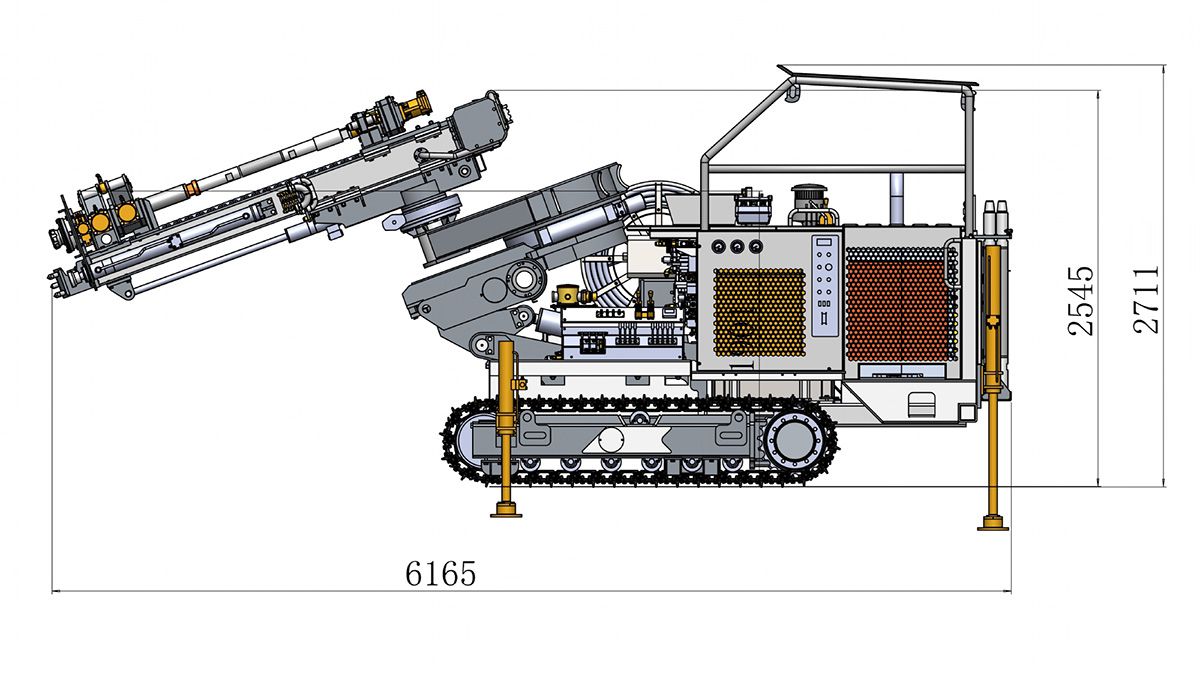

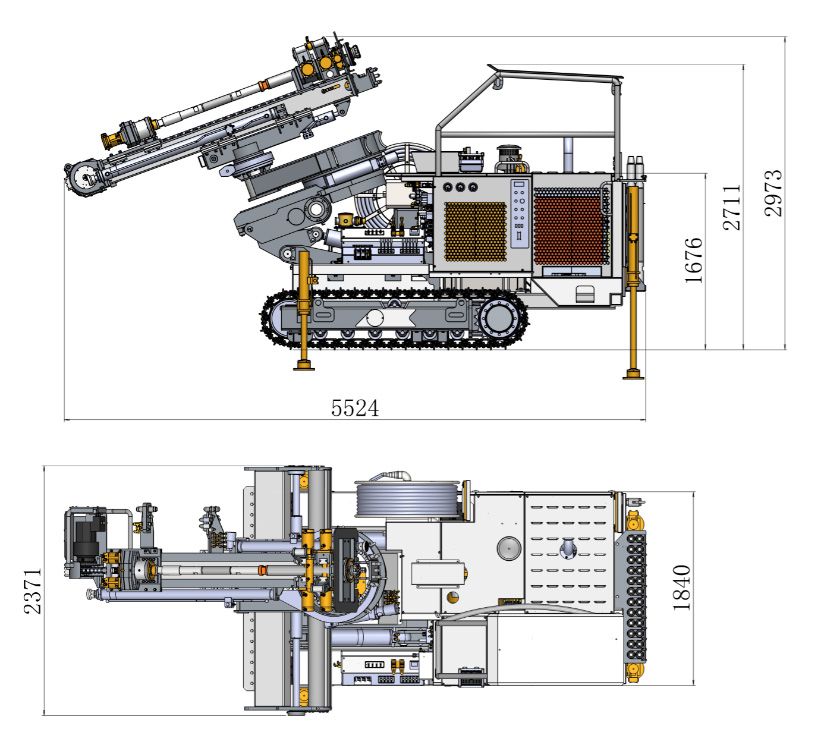

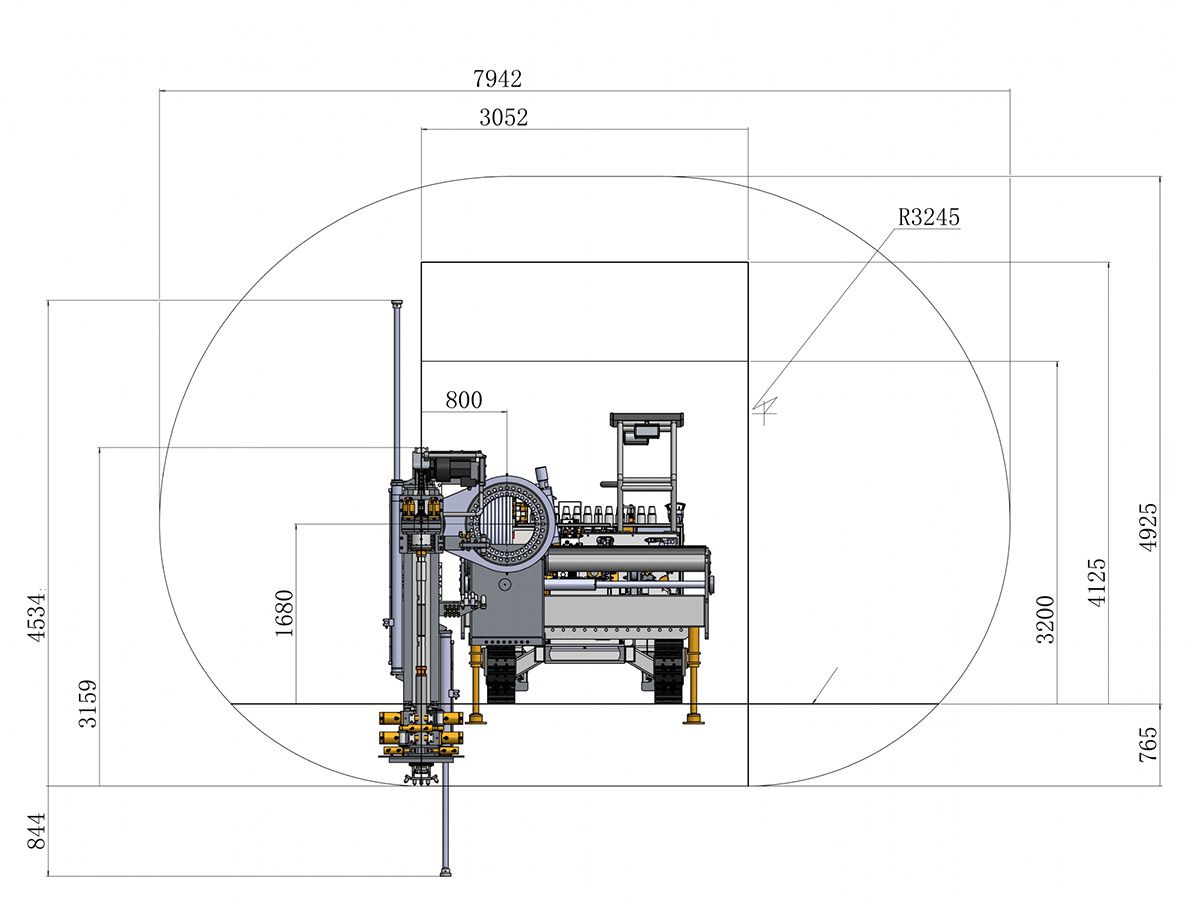

Структурная схема
Структурная схема
Структурная схема
Структурная схема
Технические характеристики
Габаритные размеры Длина 5525мм Длина питающей балки 3155мм
  Ширина 2375мм Ход подачи 1355мм
  Высота 2975 мм Максимум. подъемная сила 25кН
Масса 10000 кг Механизм подъема стрелы
Преодолеваемый подъем 20° Угол подъема буровой стрелы Спереди20°/Сзади65°
Скорость движения 1,5/3 км/ч, двойная скорость Угол поворота буровой стрелы 360°
Дорожный просвет 355мм Угол кольца 360°
Сила   Диапазон параллельных скважин 3052мм
Дизельный двигатель Ючай4DKC4G2-80 Электрический
Мощность двигателя 58кВт Рабочее напряжение 380В
Мотор Я250М-4 Метод запуска Звезда/треугольник
Мощность двигателя 55кВт Длина кабеля катушки 80м
Бурение   Другой
Твердость породы f=6-20 Способ обеспыливания Влажное удаление пыли
Диаметр сверления Ø90-125мм Давление воздуха 10-25бар
Глубина экономичного бурения 30м Расход воздуха 10-22 м/мин
Диаметр буровой штанги Ø76мм Режим работы Гидравлический пилот + кабель дистанционного управления
Длина буровой штанги 1,2 м (буровая штанга для открытого ствола 0,8 м)
Количество буровых штанг 24+1 Защитная крыша Функция защиты от камнепадов
Вращение
Скорость вращения 0-120 об/мин
Крутящий момент 1900 Нм
Функции
  • Четыре стабилизирующие опоры с независимым гидравлическим управлением обеспечивают высокую устойчивость во время сверления;
  • Гидравлические цилиндры подачи с прямым приложением силы обеспечивают плавную подачу и высокую точность бурения;
  • После установки определенных конфигураций установка может бурить параллельные отверстия с максимальной шириной 3052 мм, что значительно повышает эффективность и точность буровых работ на строительных площадках; Максимальная ширина буримой поверхности составляет 7942 мм, а максимальная высота - 4925 мм;
  • Буровая установка DTH имеет функцию вращения на 360 градусов и гидравлический поворотный механизм;
  • Все основные гидравлические компоненты, электрические компоненты, блок дистанционного управления и кнопки управления изготовлены всемирно известными брендами;
  • Дизельный двигатель позволяет буровой установке выполнять ходовые и буровые работы в подземных помещениях при отсутствии источника электроэнергии;
  • Управление буровой установкой DTH осуществляется с помощью автомобиля, что обеспечивает безопасность оператора и хороший обзор; Защитная крыша оборудована для защиты оператора от падения с крыши;
  • Гидравлическое управление джойстиком;
  • Меньшее количество гидравлических шлангов приводит к снижению гидравлических потерь и повышению энергоэффективности;
  • Кабельный барабан с гидравлическим приводом позволяет прокладывать кабель длиной 80 метров;
  • Функция защиты резьбы буровой штанги помогает уменьшить износ резьбы буровой штанги, тем самым значительно продлевая срок службы буровой штанги;
  • Установка автоматически снижает силу подачи, давление удара и частоту, тем самым повышая эффективность и прямолинейность бурения;
  • Система защиты от заклинивания улучшает приспособляемость буровой установки к различным трудностям в процессе бурения;
  • Буровая установка DTH оснащена гидравлической направляющей системой для обеспечения прямолинейности отверстия;
  • Кабельное дистанционное управление позволяет оператору управлять и бурить вдали от опасных зон падения пород;
  • Буровая установка для глубокого бурения в скважинах представляет собой высокотехнологичное оборудование, обладающее рядом продвинутых функций для обеспечения эффективности и безопасности работы. Она включает в себя гидравлическую систему мокрого пылеудаления с возможностью регулировки объема и давления воды, а также функцию сигнализации о давлении воды, что помогает в поддержании оптимальных условий бурения и снижении пылевыделения.
  • Оснащённая датчиком наклона и цветным ЖК-дисплеем, установка обеспечивает удобный контроль и навигацию во время работы, позволяя оператору точно следить за процессом бурения и адаптироваться к различным условиям работы. Эта функция особенно полезна при бурении на значительные глубины, так как устройство способно вместить буровые штанги, необходимые для достижения глубины в 30 метров.
  • Главный клапан установки объединяет ключевые функции, такие как шагание, вращение, продвижение и выбор скорости, что облегчает управление процессом бурения и повышает его эффективность.
  • Двухслойный гидравлический зажим и механизм выгрузки штанги делают процесс загрузки и выгрузки штанг быстрым и простым, существенно снижая необходимость в ручном труде и ускоряя общий процесс работы.
  • Автоматическая функция защиты от заклинивания способствует успешной работе установки даже в условиях сложных горных пород, минимизируя риск аварий, связанных с заклиниванием штанг, и обеспечивая более безопасную работу в труднопроходимых условиях.
