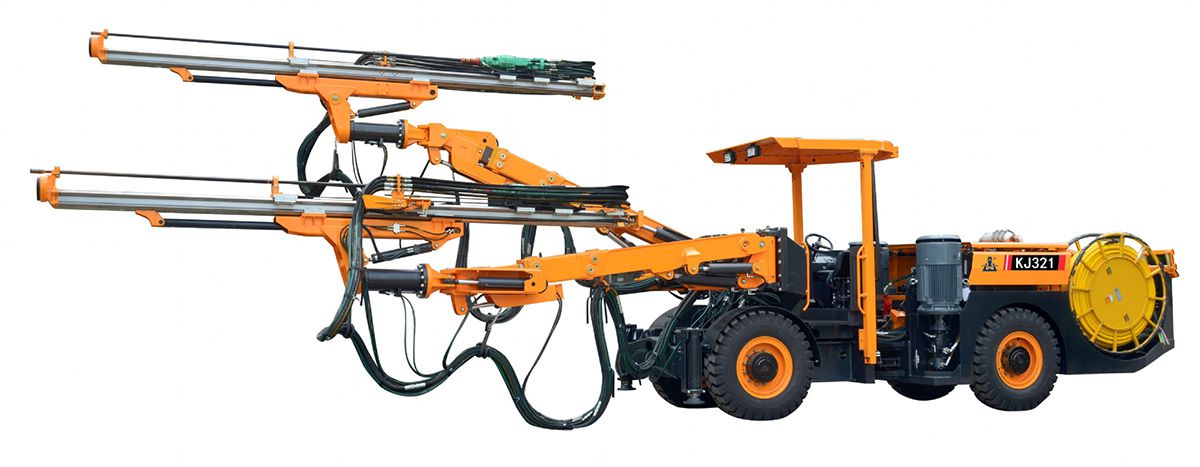

Гидравлическая буровая установка, KJ321
Двухстреловая установка для забойного бурения
- Размеры (Д×Ш×В): 12000×1750×2000/3000мм
- Вес: около 12000 кг
- Максимальный уклон: 25% (14°)
- Диапазон сечения: 12-44м²
Эта гидравлическая буровая установка для проходки туннелей разработана с увеличенной рабочей высотой, подходящей для бурения крупных карьеров с твердыми породами и туннелей с поперечным сечением 12-44 м².
Буровая установка может бурить на высоте 7,4 м от уровня поверхности и в ширину в 7,6м.
Видео

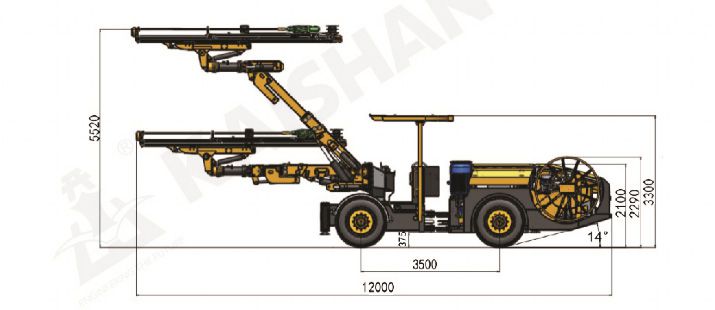

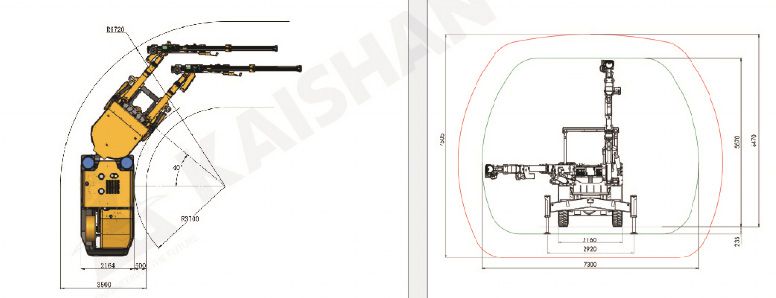

Структурная схема
Технические характеристики
| Размеры и вес |
| Длина | 12000мм |
| Ширина | 2160мм |
| Высота | 2500/3300мм |
| Масса | Около 22000 кг |
| Скорость движения по ровной поверхности | 10 км/ч |
| Максимальная преодолеваемость подъемов | 25% (14°) |
| Защита и безопасность |
| Уровень шума | < 100 дБ(А) |
| Подъемная безопасность | Соответствие требованиям FOPS и ROPS |
| Система воздуха и воды |
| Воздушный компрессор | 1×ДН11 | Расход масла смазки | 2×180-250г/ч |
| Мощность воздушного компрессора | 1,52 м3/мин |
| Давление | 8бар | Помпа | 1×CR3 | 1×CR5 |
| Устройство смазки хвостовика | Электронный импульсный смазочный насос | Сила | 1,5 кВт | 7,5 кВт |
| Расход воздуха смазки | 2×0,3 м3/мин | Мощность водяного насоса | 3м³/ч | 10м3/ч |
| Шасси |
| Дизельный двигатель | CumminsQSB3.9-C125 93 кВт/2200 об/мин | Шины | 11.00-20 |
| Очистка выхлопных газов | Катализатор выхлопных газов | Рулевой механизм | Угол поворота шарнирно-сочлененной рамы: ±40° |
| Система привода | Замкнутая гидравлическая система для полного привода | Торможение при движении | Двухконтурный гидравлический тормоз |
| Угол поворота | Поворот задней оси: ±10° | Стояночное торможение | Мокрый многодисковый тормоз редуктора |
| Топливный бак | 60л |
| Система бурения |
| Буровой станок (проходчик) | 2×HC50/R38 | | 2×HC95LM/R38 |
| Сила удара | 13кВт | | 24кВт |
| Ударный поток | 105 л/мин | | 100-120л/мин |
| Ударное давление | 130бар | | 180-200бар |
| Максимальное вращательное давление | 150бар | | 210 бар |
| Частота ударов | 62 Гц | | 62 Гц |
| Крутящий момент | 325 Нм | | 764 Нм |
| Диаметр отверстия | Ø32-76мм | | Ø42-102мм |
| Вращение луча | 360° |
| Расширение фида | 1600мм |
| Модель буровой стрелы | К26Ф |
| Форма буровой стрелы | Автоматический параллелизм |
| Удлинитель стрелы | 1200мм |
| Электрогидравлический силовой агрегат |
| Мотор | 45кВт | 75кВт |
| Воздействие/Подача/Позиционирование | Аксиально-поршневой насос переменной производительности |
| Вращение | Шестеренчатый насос |
| Тонкость фильтра | 10 мк |
| Бак гидравлического масла | 240 л |
| Гидравлический охладитель | кулер |
| Рабочее напряжение | 380В |
| Частота | 50 Гц |
| Метод запуска | Звезда/треугольник |
| Кабельная катушка | 1×Ф440 |
| Длина кабеля катушки | 100м | 80м |
| Технические характеристики кабеля | 3×35+3G6 | 3×50+3G6 |
Особенности
- Эта буровая установка оснащена двумя независимо управляемыми буровыми системами, которые обеспечивают более высокую эффективность работы и большую дальность бурения; она подходит для бурения вертикальных, наклонных и горизонтальных отверстий в шахтах и туннелях из твердых пород с поперечным сечением 12-45 м²;
- Гидравлические шланги и уплотнения не работают в условиях высокого давления, поскольку гидравлический проходчик работает под низким давлением масла, что обеспечивает длительный срок службы, высокую надежность и меньшие затраты на обслуживание по сравнению с гидравлическим проходчиком высокого давления;
- В буровом станке используется ступенчатый поршень, что повышает эффективность передачи энергии удара от бура к породе, увеличивает скорость бурения, снижает расход бурового инструмента.
- Независимая конструкция стрелы буровой установки использует принцип действия декартовых координат, что позволяет быстро и просто позиционировать буровую установку;
- Прочная буровая стрела обеспечивает оптимальный охват формы, без мертвой зоны для буровых отверстий. Стрела также может выполнять операции по поперечному бурению и бурению болтовых отверстий;
- Дизельный двигатель Cummins с низким уровнем выбросов в паре с гидравлической полноприводной трансмиссией обеспечивают бесступенчатую регулировку скорости, высокую проходимость и высокую скорость передвижения;
- Устройство очистки выхлопных газов позволяет значительно улучшить условия работы под землей;
- Мокрый многодисковый рабочий тормоз и гидравлический стояночный тормоз с пружинным приводом обеспечивают безопасное торможение и высокую устойчивость; Кроме того, кнопки аварийной остановки в различных точках значительно повышают безопасность во время подземных горных и проходческих работ;
- Компактная структура проходческой машины делает управление более гибким, мощное шарнирно-сочлененное шасси обеспечивает угол поворота ±40° и угол поворота задней оси ±10°, что позволяет буровой установке легко проходить через туннели высотой до 2,5 м и безопасно выполнять повороты под прямым углом в туннеле шириной 3,5 м;
- Просторная рабочая зона, подъемная защитная крыша и продуманные автоматические функции низкопрофильной буровой установки позволяют оператору сосредоточиться на безопасном, быстром и точном бурении;
- Оптимальная компоновка буровой установки обеспечивает оператору хороший обзор.
- Гидравлическая буровая установка модели KJ321 обладает высокой эффективностью благодаря уникальному блоку клапанов управления мощностью от французской компании Montabert. Эта технология позволяет автоматически регулировать давление удара и защищает оборудование от заклинивания, гарантируя тем самым плавное и точное бурение.
- Оборудование также оснащено системой автоматической остановки и очистки забоя от мусора, которая останавливает действие бура после завершения бурения. Специальная ручка управления позволяет легко удалять оставшиеся на дне скважины отходы, что существенно сокращает продолжительность рабочего цикла.
- В буровой установке установлен энергосберегающий винтовой воздушный компрессор Kaishan с прямым подключением. Этот компонент обеспечивает непрерывную работу, упрощает обслуживание, способствует значительной экономии энергии и минимизирует воздействие на окружающую среду.
